盤扣式腳手架配件構造

文章來源:本站閱讀量:4443次編輯人:管理員發布時間:2015/10/30 16:34:48

元拓牌盤扣式腳手架配件主要分為：立桿、斜拉桿、起始桿、三腳架、圓盤、楔性銷、斜拉頭、橫桿頭、可調底座、踏步梯及扶手、掛鉤踏板。以下是盤扣式腳手架配件構造用處：

產品圖

立桿：通常采用Q345材質的φ60×3.2、φ48×3.25鋼管進行熱鍍鋅工藝處理，依長度而設計，每0.5米焊一個圓盤，一端頭有連接棒。

橫桿：通常采用Q235材質的φ48×3.25鋼管進行熱鍍鋅工藝處理，依長度而設計，兩端焊橫桿頭。

斜拉桿：通常采用Q235材質的φ48×3.25鋼管進行熱鍍鋅工藝處理，依長度而設計，兩端焊接斜拉頭。

起始桿：上焊有圓盤，連接可調底座與立桿。三腳架：用于外延平臺支撐，用于腳手架系統。

圓盤：一般為10mm厚，材質為Q235B鋼板。

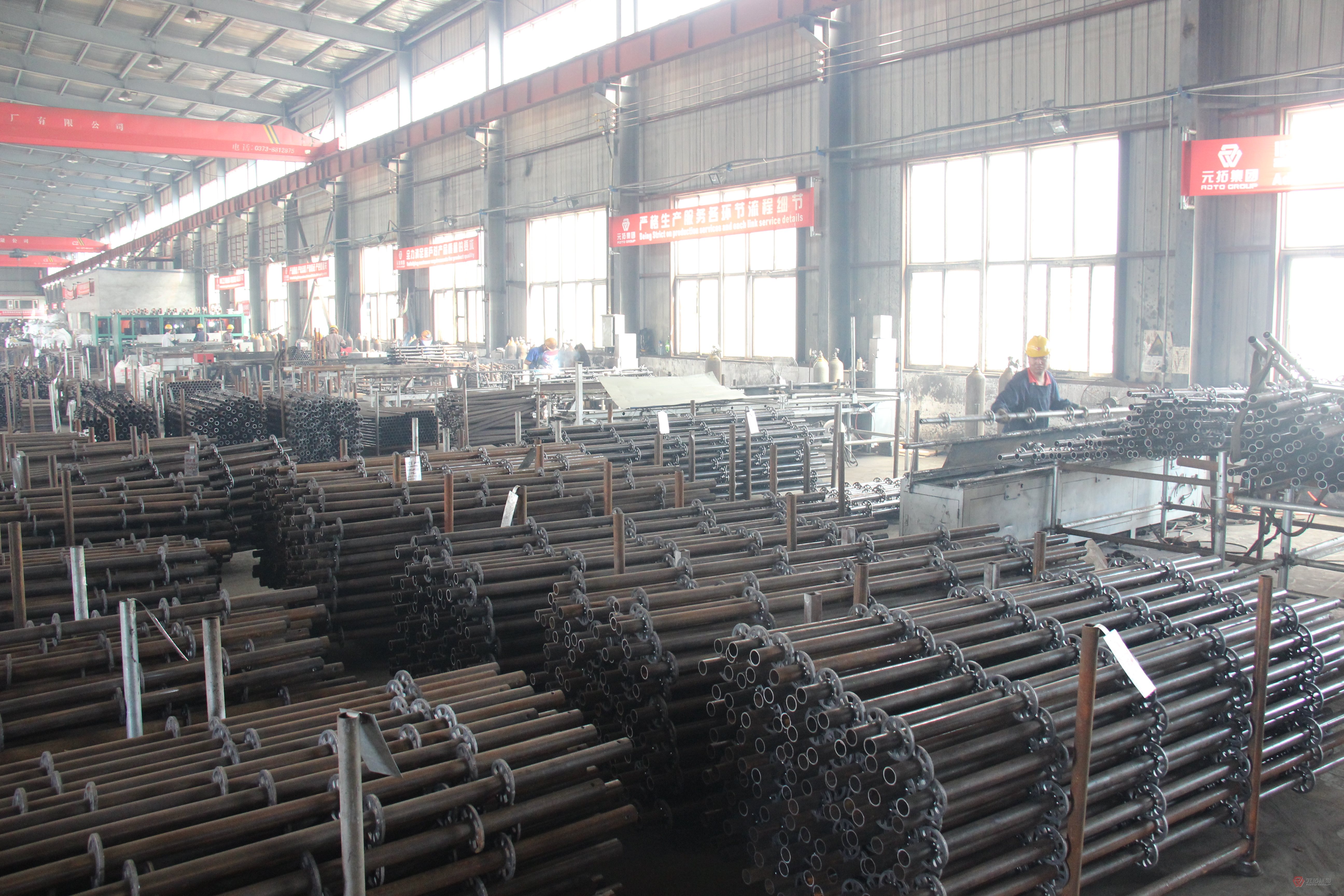

工廠車間生產圖

楔性銷：用于鎖定橫桿頭、斜拉頭與圓盤。

斜拉頭：用楔形銷卡于圓盤大孔上。

橫桿頭：用楔形銷卡于圓盤小孔上。

可調底座：用于調節垂直高度。

踏步梯及扶手：用于連接上下層，便于工人作業行走，扶手起安全作用，主要使用于盤扣式腳手架系統。

掛鉤踏板：獨特的掛鉤設計，與鋼管實現無縫隙連接，承載強，能夠防滑排水確保施工安全。
